aka Trommelbold
Eine Arduino-Trommelmaschine
Projekt-Workshop zum Arduino-Day 2016
Kontakt: Stephan Messlinger

Trommelklöppel werden durch Hubmagneten bewegt und klopfen auf allem was gerade zur Hand ist: Kisten, Töpfe, Bleche, … Hauptsache es ist laut und scheppert. Die Hubmagneten werden über schaltbare MOSFET-Leistungstreiber mit Strom versorgt, die von digitalen Ausgängen des Arduino angesteuert werden. Die Rythmus-Sequenz kann fest als Programm im Microcontroller abgelegt, oder mit einer passenden Sequenzersoftware via USB oder MIDI vom PC übertragen werden. Zur Erhöhung des Lärmpegels können mehrere FabClaps über die MIDI-Schnittstelle zusammengeschaltet und synchron angesteuert werden.

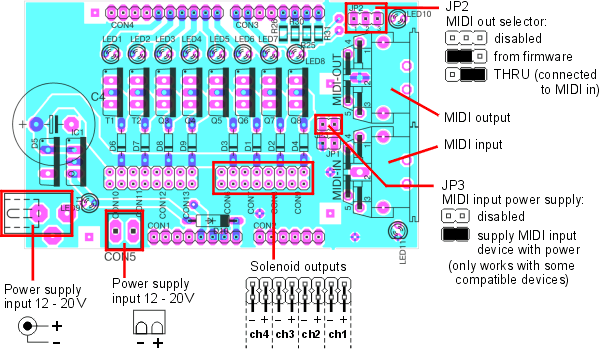

Das Arduino-Uno Shield trägt bis zu acht Ausgangstreiber für Hubmagneten und etwas Elektronik für die MIDI-Schnittstelle. Zur Versorgung der Hubmagneten wird eine starkes Netzteil benötigt (12-20V, 5A pro Kanal), z.B. ein Desktop-PC-netzteil. Die Versorgungsspannung kann über einen Hohlstecker oder über Schraubklemmen angeschlossen werden (verpolungssicher durch Schutzdiode). Das Shield stellt automatisch auch die Stromversorgung für die Arduino-Basisplatine zur Verfügung, so dass kein weiteres Netzteil benötigt wird.

• Version 0.1: trommelbold-0.1.pdf
• Version 0.2: trommelbold-0.2.pdf

• Version 0.3: trommelbold-shield-0.3.zip

https://github.com/fablab-bayreuth/trommelbold

https://github.com/fablab-bayreuth/trommelbold
